SA-213T91（以下簡稱T91）與SA-213TP347HFG（以下簡稱TP347HFG）具有優(yōu)良的高溫性能而被廣泛應(yīng)用于電站鍋爐受熱面管屏制造，兩者之間的焊接屬于異種鋼焊接。

       TP347HFG是在TP347H的基礎(chǔ)上，通過制造工藝優(yōu)化、 改良開發(fā)出的提高抗高溫氧化性的新型奧氏體不銹鋼， 主要通過在管子最終成形前增加固溶軟化退火， 析出大量的鈮碳化物（NbC），微細(xì)的鈮 碳化物（NbC）的溶解和沉淀可以阻礙最終固溶處理過程中奧氏體晶粒的長大 ， 實(shí)現(xiàn)細(xì)化晶粒（可達(dá)到8級， ASME規(guī)定為8～10 級 ）比TP347H的晶粒（ASME規(guī)定為 7 級 ）更為細(xì)小。 通過細(xì)化晶粒， TP347HFG室溫、 高溫力學(xué)性能與TP347H基本相同， 而TP347HFG高溫持久強(qiáng)度、 高溫組織穩(wěn)定性比TP347H都有了較大提高， 使得TP347HFG的抗熱疲勞性、 抗晶間腐蝕性和抗高溫氧化及剝離性能得到顯著的改善。

       T91鋼是美國國立像樹嶺實(shí)驗(yàn)室和美國燃燒工程公司冶金材料實(shí)驗(yàn)室合作研制的新型馬氏體耐熱鋼， 是在9Cr1MoV鋼的基礎(chǔ)上降低含碳量， 嚴(yán)格限制S， P含量， 添加少量的V， Nb元素進(jìn)行合金化。 2 種母材的化學(xué)成分及力學(xué)性能分別見表1~3。

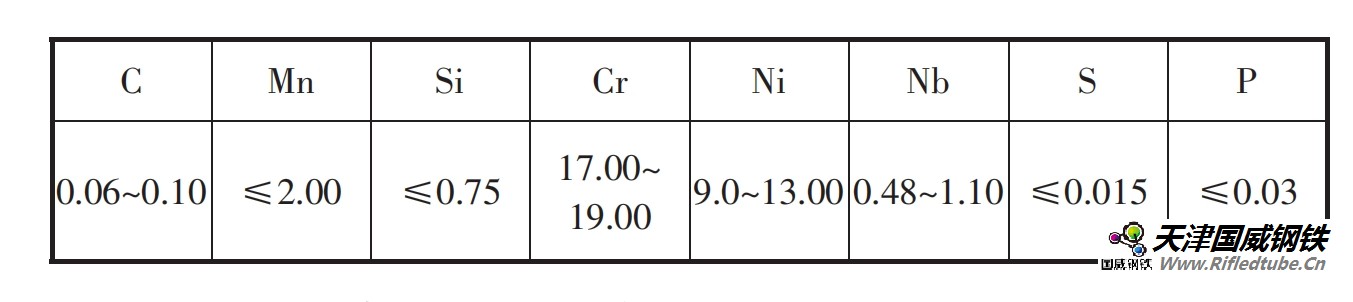

表 1    TP347HFG 鋼化學(xué)成分 （質(zhì)量分?jǐn)?shù)） （%）

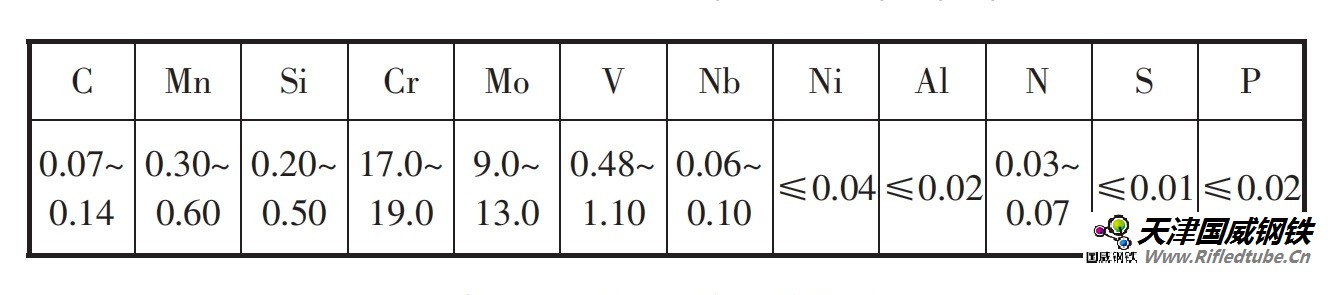

表 2    T91 鋼化學(xué)成分 （質(zhì)量分?jǐn)?shù)） （%）

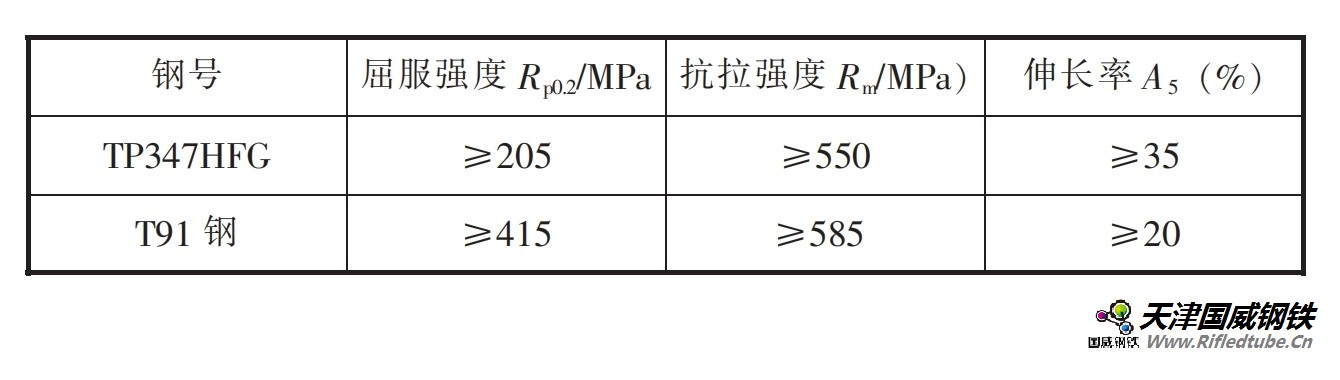

表 3    2 種鋼材的力學(xué)性能

       異種鋼焊口為T91/TP347HFG對接，焊材為ERNiCr-3鎳基材料。ERNiCr－3 是 w（Ni）70％左右、 w（Cr）20％ 左右的鎳鉻鉬系鎳基合金焊絲。

       根據(jù)DL/T438—2016 標(biāo)準(zhǔn)規(guī)定，T91 管材外徑蠕變應(yīng)變≤1.2%，TP347H（奧氏體耐熱鋼）外徑蠕變應(yīng)變≤4.5%。根據(jù)ASME SA-213/SA-213M 中T91 和TP347H 的成分標(biāo)準(zhǔn)進(jìn)行比較，結(jié)果顯示母材材質(zhì)均符合標(biāo)準(zhǔn)要求。對焊縫進(jìn)行化學(xué)成分分析，焊材為ERNiCr-3，根據(jù)GB/T5620—2008 標(biāo)準(zhǔn)值進(jìn)行比較，結(jié)果符合標(biāo)準(zhǔn)要求。
