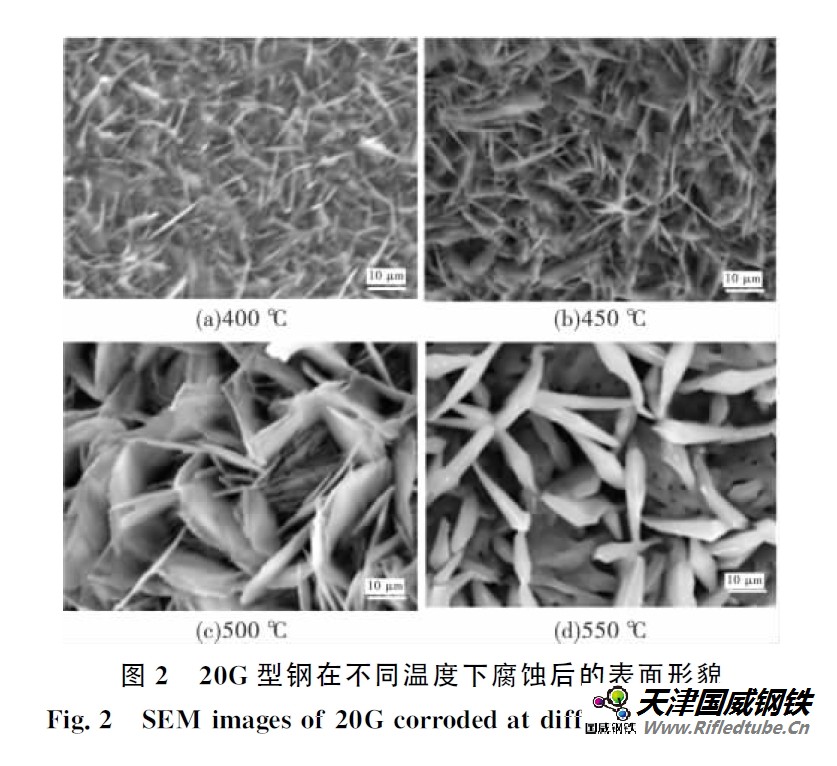

生物質(zhì)垃圾焚燒是一種較為理想的，通過將生活垃圾轉(zhuǎn)化成生物質(zhì)能的焚燒技術(shù)；但是由于垃圾與煤成分上的區(qū)別，垃圾焚燒鍋爐和燃煤鍋爐中所遇到的問題會有所不同。其中一個顯著的區(qū)別在于：燃煤鍋爐中不太嚴重的HCl腐蝕，卻在生物質(zhì)垃圾焚燒鍋爐中變得較為突出，并且成為垃圾焚燒發(fā)電技術(shù)中首要解決的問題。根據(jù)大量的研究與實踐調(diào)研，我國垃圾焚燒主要為生活垃圾焚燒，鍋爐裝置通常使用碳鋼與低合金鋼作為過熱器管道材料?？梢允褂?/span>的材料有20G型碳鋼，普通奧氏體合金鋼12Cr1MoVG、15CrMoG等。材料在HCl氣氛中隨著溫度的升高腐蝕程度均逐漸增大；當溫度大于500℃時，碳鋼的耐蝕性變?nèi)酢Ｓ?/span>佳敏等研究了20G和12Cr1MoVG在不同溫度下HCl氣氛中的腐蝕特性，指出20G型鋼在低溫環(huán)境下的抗腐蝕性能略大，隨著溫度的升高兩種金屬的抗腐蝕性能均降低；但當溫度升高到500℃時，12Cr1MoVG在高溫環(huán)境下抗腐蝕性能占優(yōu)。丁艷君等進行了20G管材在HCl環(huán)境下的腐蝕動力學研究，在400~500℃，20G隨溫度升高腐蝕加快且少量的Cl就可以使腐蝕反應不斷進行，使元素成為自我催化劑。20G型鋼在不同溫度下腐蝕后的SEM電鏡掃描圖如圖２所示。潘蔥英研究得出低合金鋼15CrMoG的抗腐蝕性能隨溫度的升高大于20G型鋼。
